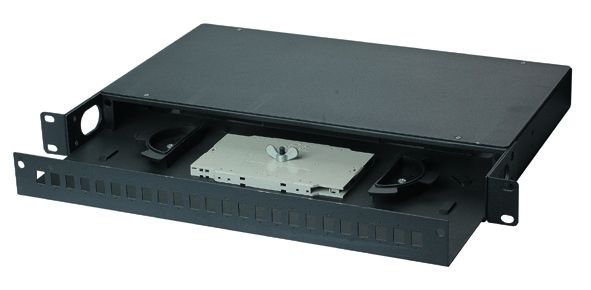

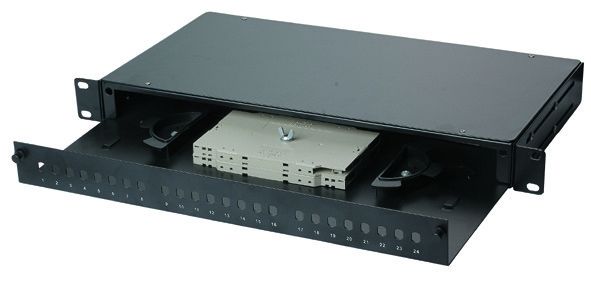

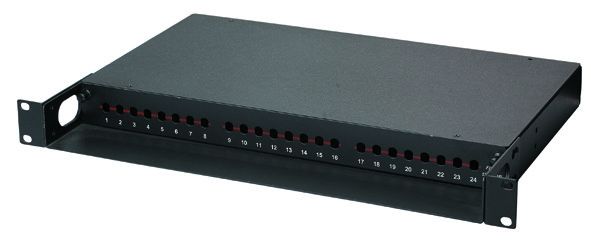

Υψηλή Μηχανική Σταθερότητα Splicing Οπτικό Πίνακα Patch με μεταβλητό Πίνακα YH1009

Πίνακα οπτικών ινών πολυλειτουργικό εργοστάσιο ευέλικτο μέγεθος από την Κίνα Δέχεται ODM και OEM YH1009

Η σύνδεση οπτικών ινών
(1) Συνδέτης οπτικών ινών τύπου FC
Ο συνδετήρας αυτός αναπτύχθηκε για πρώτη φορά από την Ιαπωνία NTT. FC είναι συντομογραφία του Ferrule Connector, που υποδηλώνει ότι η μέθοδος εξωτερικής ενίσχυσης χρησιμοποιεί ένα μεταλλικό μανίκι,και η μέθοδος δέσμευσης είναι μια στρογγυλοδέσμηΟ πρώτος συνδετήρας τύπου FC, χρησιμοποιεί την κεραμική καρφίτσα C C. Ένας τέτοιος συνδετήρας έχει απλή δομή, είναι εύκολος στη λειτουργία και είναι εύκολος στην κατασκευή.η επιφάνεια της άκρης της ινών είναι σχετικά ευαίσθητη στη λεπτή σκόνη, και η αντανάκλαση του Fresnel είναι πιθανό να συμβεί.ο τύπος αυτός συνδέσμου τροποποιήθηκε για να χρησιμοποιεί μια καρφίτσα (PC) με σφαιρικό πρόσωπο με το τέλος της γωνίας, και η εξωτερική δομή δεν άλλαξε, με αποτέλεσμα σημαντική αύξηση της απόδοσης απώλειας εισαγωγής και της απόδοσης απώλειας επιστροφής.
(2) Συνδετήρας ινών SC
Πρόκειται για έναν συνδετήρα οπτικών ινών που αναπτύχθηκε από την NTT Ιαπωνίας.Η τελική επιφάνεια της καρφίτσας είναι κυρίως PC ή APC τύπου άλεσηςΟι συνδέσεις αυτές είναι φθηνές, εύκολο να εισαχθούν και να αποσυρθούν, έχουν μικρές διακυμάνσεις στην απώλεια εισαγωγής,υψηλή αντοχή στην συμπίεση, και υψηλή πυκνότητα εγκατάστασης.
Οι διεπαφές ST και SC είναι δύο τύποι συνδέσμων οπτικών ινών.Ο πυρήνας του συνδετήρα ST είναι εκτεθειμένος, και ο πυρήνας του συνδετήρα SC είναι μέσα στον συνδετήρα.
(3) Μικονικός συνδετήρας
Ο πιο αντιπροσωπευτικός από αυτούς τους τύπους συνδέσεων οπτικών ινών αναπτύσσεται από τα Bell Labs, ΗΠΑ.Αποτελείται από δύο λεπτές άκρες που έχουν σχηματιστεί με ακρίβεια, με ένα κομματιασμένο κώνο σχήμα βύσμα κύλινδρου και ένα εσωτερικό πλαστικό μανίκι διπλής κομβικής σχήσηςΤα συστατικά ζεύξης του φυσίγγιου είναι συνδυασμένα.
(4) Σύνδεσμος οπτικών ινών DIN47256
Πρόκειται για έναν συνδετήρα που αναπτύχθηκε από τη Γερμανία. Οι καρφίτσες και τα μανίκια ζεύξης που χρησιμοποιούνται σε αυτόν τον τύπο συνδετήρα έχουν τις ίδιες δομικές διαστάσεις με τον τύπο FC.Σε σύγκριση με τον συνδετήρα τύπου FC, η δομή του είναι πιο περίπλοκη και η εσωτερική μεταλλική δομή έχει ελατήριο για τον έλεγχο της πίεσης, ώστε να αποφευχθεί η βλάβη της επιφάνειας του τερματικού μέρους λόγω υπερβολικής πίεσης του πρίζα.Επιπλέον, η μηχανική ακρίβεια αυτού του συνδέσμου είναι υψηλή και, ως εκ τούτου, η τιμή απώλειας εισαγωγής είναι μικρή.
(5) Συνδετήρας MT-RJ
Το MT-RJ ξεκίνησε από τον συνδετήρα MT που αναπτύχθηκε από την NTT με τον ίδιο μηχανισμό κλειδώματος με τον ηλεκτρικό συνδετήρα LAN τύπου RJ-45.Είναι ευθυγραμμισμένη με την οπτική ίνα μέσω των πινών καθοδήγησης εγκατεστημένων και στις δύο πλευρές του μικρού μανίκου για εύκολη επικοινωνία με τον οπτικό δέκτη. Συνδεδεμένη με το μηχάνημα, η ίνες της άκρης του συνδετήρα είναι διατεταγμένη σε διπλό πυρήνα (διάστημα 0,75 mm) και είναι η επόμενη γενιά σύνδεσης ινών υψηλής πυκνότητας για τη μετάδοση δεδομένων.
(6) Σύνδεσμος LC
Ο σύνδεσμος LC αναπτύχθηκε από το γνωστό Ινστιτούτο Bell και κατασκευάζεται χρησιμοποιώντας έναν εύκολο στη χρήση μηχανισμό κλειδαριού μονουλικής πρίζας (RJ).Το μέγεθος των πινών και των μανίκων που χρησιμοποιούνται είναι το ήμισυ του μεγέθους που χρησιμοποιείται για το συνηθισμένο SCΗ μέθοδος αυτή μπορεί να αυξήσει την πυκνότητα των συνδέσεων ινών στο πλαίσιο διανομής ινών.ο συνδετήρας τύπου LC έχει πράγματι καταλάβει την κυρίαρχη θέση, και η εφαρμογή στην πτυχή του multimode έχει επίσης αυξηθεί ραγδαία.
(7) Σύνδεσμος τύπου MU
Ο σύνδεσμος Μικροειδούς Μονάδας (MU) είναι ο μικρότερος σύνδεσμος μονοφυσικών ινών στον κόσμο που αναπτύχθηκε από την NTT με βάση τον πιο ευρέως χρησιμοποιούμενο σύνδεσμο τύπου SC.Κεφαλάκι διαμέτρου 25 mm και μηχανισμός αυτοσυντήρησηςΜε τα μπουσάζ διαμέτρου 1,25 mm του MU, η NTT έχει αναπτύξει σειρά συνδέσμων MU.Έχουν συνδέσμους τύπου πρίζας (σειρά MU-A) για σύνδεση οπτικών καλωδίων· συνδέσεις πίσω πλάτους (σειρά MU-B) με μηχανισμό αυτοσυγκράτησης και απλοποιημένες πρίζες (σειρά MU-SR) για τη σύνδεση των μονάδων και των πινάκων LD/PDΜε την ταχεία ανάπτυξη του μεγαλύτερου εύρους ζώνης και της μεγαλύτερης χωρητικότητας των δικτύων οπτικών ινών και την ευρεία εφαρμογή της τεχνολογίας DWDM, η ζήτηση για συνδέσμους τύπου MU θα αυξηθεί επίσης ραγδαία.
