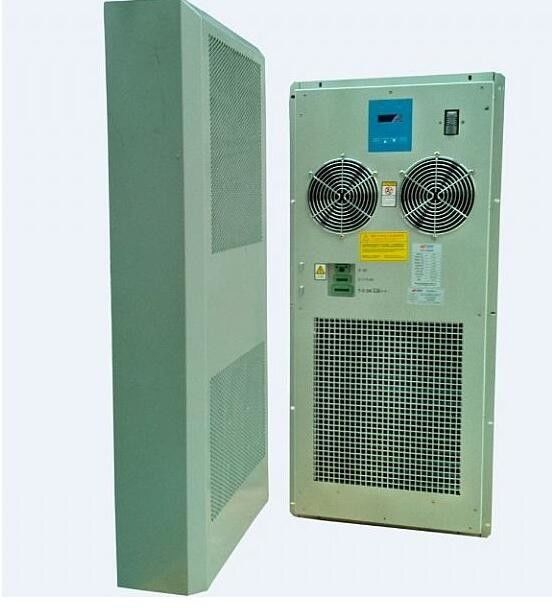

Συναρπαστική αντοχή Επικοινωνία Εφοδιαστικό ράφι Σισμικό σχεδιασμό Κατασκευή YH9002

Ηλεκτρομαγνητική απομόνωση Επικοινωνιακό ράφι ντουλάπι με ευέλικτο μέγεθος YH9002

Σχέδιο καλωδίωσης ηλεκτρικών μερών
Το διάγραμμα καλωδίωσης σχεδιάζεται σύμφωνα με τις ηλεκτρικές αρχές των εξαρτημάτων και τη διάταξη των ηλεκτρικών εξαρτημάτων.Αντιπροσωπεύει τη σχέση σύνδεσης του πλήρους συνόλου συσκευών και αποτελεί τη βάση για την ηλεκτρική εγκατάστασηΤο διάγραμμα καλωδίωσης πρέπει να σχεδιάζεται σύμφωνα με τις ακόλουθες αρχές:
(1) Το σχέδιο του διαγράμματος φάσης του διαγράμματος καλωδίωσης πρέπει να είναι σύμφωνο με τις διατάξεις του GB6988.6-1993 "Σχεδίαση λειτουργικού διαγράμματος συστήματος ελέγχου".
(2) Όλα τα ηλεκτρικά εξαρτήματα και τα καλώδια τους πρέπει να επισημαίνονται με το κείμενο σύμβολο και τον αριθμό καλωδίωσης σύμφωνα με το ηλεκτρικό σχέδιο. terminal number and conductor number in the schematic diagram shall comply with the GB5094-1985 "Project Code in Electrical Technology" and GB4026-1992 "General Requirements for Identification and Application of Alphanumeric Systems for Electrical Equipment Terminal Blocks and Specific Wire Ends." "και" GB4884-1985 "σημειώσεις με μονωμένο σύρμα" και άλλες διατάξεις·
(3) Σε αντίθεση με τα ηλεκτρικά σχέδια, τα διάφορα μέρη του ίδιου ηλεκτρικού στοιχείου (συναντήσεις, σπείρες κλπ.) πρέπει να σχεδιάζονται μαζί στο διάγραμμα καλωδίωσης.
(4) Τα διαγράμματα ηλεκτρικών καλωδίων σχεδιάζονται πάντα με λεπτές γραμμές.Για απλές ηλεκτρικές διατάξεις ελέγχουΗ σύνδεση μεταξύ των εξαρτημάτων μπορεί να σχεδιαστεί απευθείας.όπου ο αριθμός των ηλεκτρικών εξαρτημάτων είναι μεγάλος και η καλωδίωση είναι πιο περίπλοκηΕφόσον ο αριθμός σύνδεσης σημειώνεται σε κάθε ηλεκτρικό στοιχείο, δεν είναι απαραίτητο να σχεδιάζεται η σύνδεση μεταξύ των στοιχείων.
(5) Οι τύποι, οι προδιαγραφές, οι διατομές και οι απαιτήσεις χρώματος των διαφόρων αγωγών που χρησιμοποιούνται για την καλωδίωση πρέπει να σημειώνονται στο διάγραμμα καλωδίωσης.
(6) Όταν συνδέονται μέρη και εξωτερικά κυκλώματα, οι συνδέσεις για τους μεγάλους αγωγούς πρέπει να συνδέονται με τους συνδέσμους.
Εν ολίγοις, σύμφωνα με τις ανωτέρω απαιτήσεις, πρέπει να σχεδιαστεί το σκίτσο του περίγραμμα του ηλεκτρικού κιβωτίου ελέγχου, να εκτιμηθούν οι διαστάσεις κάθε μέρους,και στη συνέχεια το σχέδιο περίγραμμα θα πρέπει να σχεδιαστεί σύμφωνα με την αναλογία, και θα πρέπει να ληφθεί περαιτέρω υπόψη η προσαρμογή των αναλογιών των διαστάσεων από την άποψη της συμμετρίας, της ομορφιάς και της ευκολίας χρήσης.Αφού καθοριστεί η εμφάνιση του ηλεκτρικού κιβωτίου ελέγχου, ο δομικός σχεδιασμός κάθε μέρους του κιβωτίου χειρισμού πρέπει να γίνεται σύμφωνα με τις ανωτέρω απαιτήσεις,σχεδίαση του διαγράμματος συναρμολόγησης του ντουλάπιου και των σχεδίων μερών κάθε πλευρικής πόρτας, πίνακα χειρισμού, κάτω πλάκα, στήριγμα τοποθέτησης, ταινία κοπής κλπ., και να αναφέρει τις απαιτήσεις επεξεργασίας.
Τέλος, σύμφωνα με διάφορα σχέδια, πρέπει να μετρήσουμε συνολικά τα διάφορα μέρη και τα υλικά που απαιτούνται από το ηλεκτρικό ντουλάπι ελέγχου, και να απαριθμήσει τον κατάλογο συνοπτικών, κατάλογος τυπικών εξαρτημάτων,Πίνακας ποσοστώσεων κατανάλωσης βασικών υλικών και βοηθητικά υλικά των αγορασμένων τελικών εξαρτημάτων ανά κατηγορία. πίνακες ποσοστώσεων κλπ., ώστε το προσωπικό προμηθειών, τα τμήματα διαχείρισης παραγωγής να προετοιμάζουν τον εξοπλισμό σύμφωνα με τις ανάγκες του εξοπλισμού, να κάνουν καλή δουλειά στην προετοιμασία της παραγωγής,και επίσης να διευκολύνει τη λογιστική κόστους.
3 Εγκατάσταση και στερέωση των ντουλαπιών
Η εγκατάσταση του ντουλαπιού αποτελεί τη βάση για την εγκατάσταση του εξοπλισμού και πρέπει να εγκατασταθεί σύμφωνα με τα πρότυπα.
(1) Πριν από την εγκατάσταση του ντουλάπιου, ελέγξτε εάν ο εξοπλισμός εξάτμισης του ντουλάπιου είναι σε καλή κατάσταση, εάν ο αριθμός των παλέτων εξοπλισμού είναι πλήρης,και εάν οι τροχαλίες και οι στήλες στήριξης είναι σε καλή κατάσταση.
(2) Το μοντέλο, οι προδιαγραφές και η τοποθεσία εγκατάστασης του ντουλάπι πρέπει να πληρούν τις απαιτήσεις σχεδιασμού.
(3) Η κατακόρυφη απόκλιση της εγκατάστασης του ντουλαπιού δεν πρέπει να υπερβαίνει τα 3 mm και το οριζόντιο σφάλμα δεν πρέπει να υπερβαίνει τα 2 mm.Τα πάνελ πρέπει να βρίσκονται στο ίδιο επίπεδο και παράλληλα με τη γραμμή αναφοράς.Η απόκλιση πριν και μετά δεν πρέπει να υπερβαίνει τα 3 mm· το κενό μεταξύ δύο ντουλαπιών δεν πρέπει να υπερβαίνει τα 3 mm.Για συσκευές που είναι τοποθετημένες σε ορισμένη απόσταση μεταξύ τους και τοποθετημένες σε σειρά, η απόκλιση του εμπρόσθιου και του πίσω πλαισίου δεν πρέπει να είναι μεγαλύτερη από 5 mm·
(4) Τα διάφορα μέρη του ντουλάπιου δεν πρέπει να πέφτουν ή να σπάνε.
(5) Όταν η εγκατάσταση του καναπέ πρέπει να είναι σταθερή και υπάρχουν σεισμικές απαιτήσεις, ενισχύστε σύμφωνα με το σεισμικό σχέδιο του σχεδίου κατασκευής.
(6) Το ντουλάπι δεν πρέπει να τοποθετείται απευθείας στο ανυψωμένο πάτωμα.Η βάση πρέπει να είναι στερεωμένη απευθείας στο έδαφος, το ντουλάπι πρέπει να στερεωθεί στη βάση και στη συνέχεια να τοποθετηθεί το κινούμενο πάτωμα.
(7) Το πάχος του χάλυβα καναλιού στη βάση του ντουλαπιού δεν είναι μικρότερο από 50 mm.Ο χάλυβας καναλιού στερεώνεται στο πάτωμα του δωματίου εξοπλισμού μέσω των βρόχων επέκτασης και διασυνδέεται με τη σιδερένια μπάρα γείωσης;
(8) Ο χάλυβας καναλιού και το ντουλάπι συνδέονται σταθερά με συγκόλληση.
(9) Αφού το ντουλάπι είναι σταθερό, βεβαιωθείτε ότι το μπροστινό, το πίσω, το αριστερό και το δεξί μέρος δεν μπορούν να ωθηθούν για να εξασφαλιστεί η σταθερότητα του ντουλάπι.
(10) Εάν πρέπει να κοπεί το πάτωμα γύρω από το ντουλάπι, χρησιμοποιήστε μια μηχανή κοπής για να το κόψετε ομαλά και αφαιρέστε τα σχοινιά για να αποφευχθεί η κοπή.
Η απόσταση μεταξύ του πίσω μέρους του ντουλαπιού και του τοίχου πρέπει να είναι μεγαλύτερη από 600 mm για να διευκολύνεται η εγκατάσταση και η κατασκευή;
(12) Το τοίχωμα πρέπει να είναι 1200 mm από το έδαφος.
(13) Η εγκατάσταση εξοπλισμού και εξαρτημάτων στο ντουλάπι πρέπει να γίνεται αφού το ντουλάπι τοποθετηθεί και στερεωθεί, και ο εξοπλισμός που είναι εγκατεστημένος στο ντουλάπι πρέπει να τοποθετείται με ασφάλεια.
(14) Οι βίδες στερέωσης, οι πλέκτες και οι πλέκτες ελαστικών στο ντουλάπι πρέπει να στερεώνονται όπως απαιτείται και δεν πρέπει να παραλείπονται.
(15) Η κρεμασμένη τοιχοειδή εγκατάσταση πρέπει να είναι εγκατεστημένη σε επίπεδο και σταθερό τοίχο, τουλάχιστον 300 mm από το έδαφος και να διατηρείται οριζόντια και κατακόρυφα στον τοίχο,και η κατακόρυφη απόκλιση είναι μικρότερη από 3 mm.
(16) Οι τρύπες στον τοίχο πρέπει να προστατεύονται από ζημιές στο εσωτερικό τοίχωμα του τοίχου.Ο αριθμός των βιδών επέκτασης που χρησιμοποιούνται για τη στερέωση του ντουλάπιου δεν πρέπει να είναι μικρότερος από 4 (6 για το ανεξάρτητο ντουλάπι τύπου C).Εάν είναι απαραίτητο, πρέπει να τοποθετείται υποστήριξη κάτω από το καμπίνα για να εξασφαλιστεί η ασφάλεια και η σταθερότητα του καμπίνα.
(17) Για την εγκατάσταση καναπέδων που τοποθετούνται στο πάτωμα, λαμβάνεται υπόψη η κατεύθυνση ανοίγματος του καναπέ και η ευκολία λειτουργίας κατά την εγκατάσταση του βάθρου,δίνοντας προτεραιότητα στην κατεύθυνση ανοίγματος της πόρτας του διαμερίσματος καλωδίωσηςΟι πόρτες εξοπλισμού και οι πόρτες καλωδίωσης πρέπει να είναι πλήρως ανοιχτές.
(18) Το ντουλάπι πρέπει να προστατεύεται από την γείωση από κεραυνό.
(19) Το ντουλάπι πρέπει να σημειώνεται κατάλληλα μετά την εγκατάσταση.οι τρύπες στα καλώδια του ντουλάπι πρέπει να σφραγίζονται με πυρόστακτο πηλόΚάντε καλή δουλειά αποτρέποντας τους αρουραίους, τα έντομα, το νερό και την υγρασία.
4 Καλωδίωση
4.1.1 Διακανονισμός εξουσίας του υπουργικού συμβουλίου
Το ντουλάπι πρέπει να είναι εξοπλισμένο με ένα σύνολο αποσυναρμολογήσιμων και αντικαταστάσιμων σταθερών μονάδων διανομής ισχύος (PDU) για την εισαγωγή, διανομή, προστασία, διαίρεση,και σύνδεση (εξαγωγής ή τερματικού) της ισχύος του εξοπλισμού ντουλάπιςΣτο ίδιο ντουλάπι, η διανομή ισχύος AC και η διανομή ισχύος DC δεν πρέπει να αναμιγνύονται (εκτός από τη διανομή ισχύος του ανεμιστήρα ψύξης ανεμιστήρα).
4.1.2 Απαιτήσεις δομής και εγκατάστασης
Η μονάδα διανομής ισχύος συνιστά τη χρήση κάθετης ενσωματωμένης δομής με σχήμα λωρίδας, η οποία ενσωματώνει τη διανομή ισχύος, την προστασία και την επικάλυψη και η μπροστινή πλευρά της είναι αφαιρούμενη.που διευκολύνει την εγκατάσταση και την αντικατάσταση των μονάδων και των συνδέσμων (καλωδίωση)Η εισαγωγή, η διανομή, η προστασία και ο διαχωρισμός του ξεχωριστού μέρους του συσσωρευτικού μέρους της δομής, στο οποίο η εισαγωγή ισχύος, διανομή,προστατευτικό μέρος του εξοπλισμού στην κορυφή ή στο κάτω μέρος της μονάδας διανομής ισχύος, και το συσσωρευτικό μέρος εξακολουθεί να είναι μια κάθετη δομή μονάδας ράβδου. The installation position of the vertical bar-type integrated power distribution unit or split-unit plug-in unit is generally the rear side of the cabinet (power cable tie bar or outside of the cable channel)Σε ειδικές περιπτώσεις, μπορεί να υπάρχει μία μονάδα διανομής ενέργειας στα αριστερά και δεξιά (δεν συνιστάται).
4.1.3 Μονάδα διανομής ισχύος εναλλασσόμενης ενέργειας
Α. Η μονάδα διανομής ισχύος πρέπει να είναι σε θέση να εισάγει ταυτόχρονα και τις δύο πηγές ενέργειας Α και Β.Θα πρέπει να είναι εντελώς ανεξάρτητες η μία από την άλλη (συμπεριλαμβανομένου του καλωδίου γείωσης) και να τροφοδοτούνται χωριστά.Για τα ντουλάπια που δεν απαιτούν διπλό κανάλι τροφοδοσίας, μπορεί να εισαχθεί μόνο μία τροφοδοσία.
Β. Η ισχύς εισόδου της μονάδας διανομής ισχύος χρησιμοποιείται γενικά από μονοφασική τροφοδοσία τριών καλωδίων (220 V).Μπορεί επίσης να οραματιστεί με ειδικές απαιτήσεις για την ασφάλεια τροφοδοσίας ενέργειας, χρησιμοποιώντας τετραδιάστατη εισαγωγή τροφοδοσίας.
Γ. Το τερματικό εισόδου της τροφοδοσίας ηλεκτρικής ενέργειας πρέπει να είναι εξοπλισμένο με ομάδα τερματικών, η οποία μπορεί να συνδέει καλώδια κάτω των 16 mm2, και να μπορεί να εγκαταστήσει συσκευές μέτρησης ρεύματος κατά περίπτωση.Κάθε κλάδος εξόδου θα πρέπει να είναι εφοδιασμένο με ομάδα τερματικών ή πρίζα για την παροχή ηλεκτρικών συνθηκών στον εξοπλισμό..
Δ. Προβλέπεται ανεξάρτητη διάταξη προστασίας από υπερστροφή και βραχυκύκλωμα για την είσοδο ισχύος του κιβωτίου,και πρέπει να υπάρχει ανεξάρτητη διάταξη προστασίας από υπερστροφή και βραχυκύκλωμα για κάθε κλάδο εξόδου.
Η συσκευή προστασίας μπορεί να χρησιμοποιεί διακόπτη εναλλασσόμενου αέρα (συστήνεται) ή διακόπτη-αποσυνδέτη ασφάλειας, τοποθετημένο στη γραμμή φάσης του συνολικού σάντου εισόδου ή εξόδου για να διευκολύνει τη λειτουργία και την αντικατάσταση.και να πληρούν τις απαιτήσεις διάσπασης θερμότηταςΗ ικανότητα της προστατευτικής διάταξης πρέπει να είναι σύμφωνη με την συνολική ικανότητα εισόδου ή εξόδου.
Εάν ο διακόπτης αέρα είναι επιλεγμένος, πρέπει να συμμορφώνεται με τις απαιτήσεις της GB 10963.1 και η κατάσταση στιγμιαίας ενεργοποίησης πρέπει να είναι τύπου C (περίοδος ενεργοποίησης > 5 In ~ 10 In).
Εάν επιλέγεται διακόπτης ασφαλείας, πρέπει να συμμορφώνεται με τις απαιτήσεις της GB 14048.3, όπου η ασφάλεια πρέπει να πληροί τις σχετικές απαιτήσεις της GB/T 13539.5, και το εύρος και η κατηγορία χρήσης είναι ο τύπος gG.
