| Τύπος: | 3M | Φύλο: | Θηλυκό |
|---|---|---|---|
| εφαρμογή: | να συνδέσει καλωδίων | Αριθμός μοντέλου: | 5024 |
| Ανώτατη διάμετρος μόνωσης: | 1.27mm | Διαμέτρου: | 0.4mm0.7mm |
Γρήγορη λεπτομέρεια:

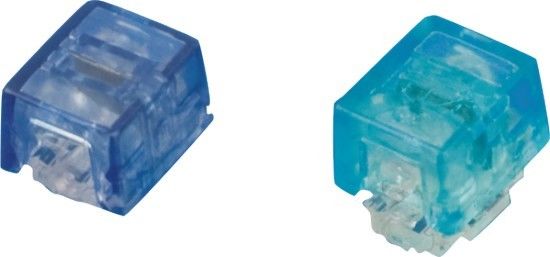

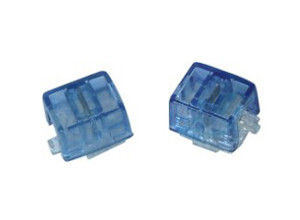

1. UB συνδετήρας φιαγμένος από πολυάνθρακα
2. σειρά καλωδίων 0.4-0.7 χιλ. (AWG 26-19)
3. μόνωση έξω από τη διάμετρο μέχρι 1,27 χιλ.
4. Χρώμα: Μπλε
5. Με το πήκτωμα ή χωρίς πήκτωμα στην επιλογή
6. Πτυχώνοντας εργαλείο yh-8028 (στοιχείο αριθ. ε-9BM της 3M), πτυχώνοντας εργαλείο yh-8021 (στοιχείο αριθ. ε-9Y της 3M)
Περιγραφή:
οι συνδετήρες καλωδίων τύπων της 3M περιλαμβάνουν ποικίλες συναρμογές άκρης και τις ευθύγραμμες συναρμογές βρυσών. Οι συναρμογές άκρης IDC στη σειρά χρησιμοποιούν μια ειδικά σχεδιασμένη επαφή μετατοπίσεων μόνωσης καλωδίων για να κάνουν μια αξιόπιστη ηλεκτρική σύνδεση σε κάθε καλώδιο. Μια ένωση «ζωντανός-ελατηρίων» γίνεται με να οδηγήσει το καλώδιο κάτω στο συνδετήρα επαφών του «U». Αυτή η απλή διαδικασία μετατοπίζει τη μόνωση και πιάνει όλους τους αγωγούς με μια σταθερή, ελαστική πίεση, όλοι σε μια κίνηση. Αυτοί οι συνδετήρες περιλαμβάνουν μια εγκατεστημένη εργοστάσιο στεγανωτική ουσία που προστατεύει από τη διάβρωση και την υγρασία σφραγίδων έξω.
Οι ευθύγραμμες συναρμογές καλωδίων βρυσών σειράς είναι πραγματικές - χρονικοί αποταμιευτές. Επιτρέπουν στο χρήστη για να τρυπήσουν σε ένα άλλο καλώδιο χωρίς διακοπή της υπηρεσίας. Ένα σε σχήμα υ στοιχείο μέσα σε κάθε συνδετήρα μετατοπίζει το υλικό μόνωσης και κάνει την επαφή με τον αγωγό χαλκού. Αυτοί συνδέουν με καλώδιο τις συναρμογές περιλαμβάνουν επίσης τη factory-installed στεγανωτική ουσία που προστατεύει από τη διάβρωση και την υγρασία σφραγίδων έξω. Οι συνδετήρες βρυσών είναι γρήγοροι για να εγκαταστήσουν, εύκολο να εργαστούν με και διαθέσιμος σε ένα ευρύ φάσμα των κοινών μετρητών καλωδίων.
Οι συνδετήρες βρυσών επιτρέπουν το άμεσο τρύπημα στους υπάρχοντες στερεούς αγωγούς χαλκού χωρίς διακοπή της υπηρεσίας. Οι βοήθειες χαρακτηριστικών γνωρισμάτων προ-crimp κρατούν τα καλώδια σε ισχύ έως ότου πτυχώνεται ο συνδετήρας και η συναρμογή είναι πλήρης.
Διάφοροι συνδετήρες μετατοπίσεων μόνωσης στη συμμόρφωση cat.5, ξηρός ή gell-γεμισμένος στις πωλήσεις:
AMP picabond ο συνδετήρας (πράσινος και μπλε) είναι στις πωλήσεις, με τη συσκευασία στο ρόλο που είναι καταλληλότερος για τη λειτουργία. Με το εργαλείο yh-244271-1
Οι συνδετήρες ευθύγραμμων και καλωδίων πτώσης μπορούν μόνο να χρησιμοποιηθούν με το πτυχώνοντας εργαλείο yh-8028 χεριών (στοιχείο αριθ. ε-9BM της 3M), πτυχώνοντας εργαλείο yh-8021 (στοιχείο αριθ. ε-9Y της 3M) για την επιλογή σας.
Εφαρμογές:
οι συνδετήρες καλωδίων τύπων της 3M, ο συνδετήρας της UY, ο συνδετήρας UY2, ο συνδετήρας UR, ο συνδετήρας UB, UG ο συνδετήρας και ο συνδετήρας είναι όλοι UDW2 διαθέσιμοι στις πωλήσεις. Οι συνδετήρες αυτών των καλωδίων χρησιμοποιούνται για να συνδέσουν δύο καλώδια ακίνδυνα και γρήγορα με την πλήρωση πηκτωμάτων μέσα, η οποία είναι υγρασία - απόδειξη.
Προδιαγραφές:
| UR συνδετήρας | Πήκτωμα που γεμίζουν για την αντίσταση υγρασίας και για τις αιτήσεις καλωδίων PIC, που συμπληρώνονται ή ασυμπλήρωτος. Δέχεται δύο ή τρία καλώδια μέσα στο καλώδιο κυμαίνονται 0.4-0.9 χιλ. (AWG 26-19) και της μόνωσης έξω από τη διάμετρο μέχρι 1,52 mm/.060». Αποτελείται από τον πολυάνθρακα και είναι γάτα. 5 υποχωρητικά. |
| Συνδετήρας της UY | Το πήκτωμα γέμισε για την αντίσταση υγρασίας και είναι κατάλληλο για τις αιτήσεις καλωδίων PIC, που συμπληρώθηκαν ή ασυμπλήρωτες. Δέχεται δύο καλώδια μέσα στη σειρά καλωδίων 0.4-0.7 χιλ. (AWG 26-22) και της μόνωσης έξω από τη διάμετρο μέχρι 1,52 mm/.06». Αποτελείται από τον πολυάνθρακα και είναι γάτα. 5 υποχωρητικά. |
| UY2 συνδετήρας | το πήκτωμα γέμισε για την αντίσταση υγρασίας και είναι κατάλληλο για τις αιτήσεις καλωδίων PIC, που συμπληρώθηκαν ή ασυμπλήρωτες. Δέχεται δύο καλώδια μέσα στη σειρά καλωδίων 0.4-0.9 χιλ. (AWG 26-19) και της μόνωσης έξω από τη διάμετρο μέχρι 2,08 mm/.082». Αποτελείται από το πολυπροπυλένιο και είναι γάτα. 5 υποχωρητικά. |
| UDW2 συνδετήρας |
είναι ένας τετρασύρματος (ένα πλήρες ζευγάρι) εναέριος ευθύγραμμος συνδετήρας πτώση-καλωδίων για το χαλκό ή ντυμένους τους χαλκός αγωγούς χάλυβα. Χρησιμοποιείται για τις συναρμογές μέσος-έκτασης όπου η ανακούφιση πίεσης παρέχεται. Το πήκτωμα που γεμίζουν για την αντίσταση υγρασίας και για τις εφαρμογές καλωδίων PIC, αυτό δέχεται τους αγωγούς μέσα στη σειρά καλωδίων 0.9-1.3 χιλ. (AWG 19-16) και της μόνωσης έξω από τη διάμετρο μέχρι 4,4 mm/.175». Αποτελείται από τον πολυάνθρακα.
|
| UG συνδετήρας | llows το άμεσο τρύπημα στο υπάρχον πλαστικό μόνωσε τους στερεούς αγωγούς χαλκού χωρίς διακοπή της υπηρεσίας. Είναι το πήκτωμα που γεμίζουν για την αντίσταση υγρασίας και για τις εφαρμογές καλωδίων PIC, που γεμίζουν ή που γεμίζουν. Δέχεται τους αγωγούς μέσα στη σειρά καλωδίων της βρύσης 0.4-0.9 χιλ. (AWG 26-19) και το οργανωμένο καλώδιο 0.4-0.7 χιλ. (AWG 26-22) με τη μόνωση έξω από τη διάμετρο μέχρι 1,54 mm/.061» βρύση και 1,12 mm/.044» τρέχει το καλώδιο. Αποτελείται από τον πολυάνθρακα. |
